[Tutorial Basico Redes 2]
En el mundo de las Redes, existen un par de comandos basicos que nos facilitaran la vida cuando realizamos TroubleShoting…
En esta entrega vamos a hablar un poco sobre los problemas mas frecuentes con nuestra conexión. Utilizando como medio de comprobación un par de utilidades básicas que se ejecutan en Línea de Comandos de Windows DOS
1. Utilidad Ipconfig
a) Obteniendo información de configuración
b) Renovando dirección IP
c) Flush de DNS
2. Utilidad Ping
a) Interpretación de resultados
b) Descripción de datos mostrados
3. Utilidad tracert
a) Interpretación de resultados
1. Utilidad Ipconfig
Comando DOS de mucha ayuda, que nos permite obtener con un par de pasos la informacion pertinente de todos nuestros adaptadores de red.
ipconfig básicamente funciona sobre Windows XP y 2000… Para las versiones anteriores se escribia desde DOS winipcfg.
Una función bastante importante del comando es que nos permite renovar una direccion Ip de un adaptador de red siempre y cuando un servidor DHCP se encuentre disponible.

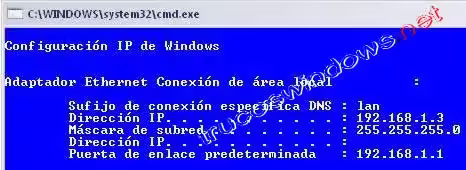

a) Obteniendo información de configuración
Existen un par de variantes para este comando ipconfig
Nos mostrara únicamente detalles básicos de la conexión, como dirección IP asignada, mascara de sub red, Puerta de enlace o Gateway
ipconfig /all o ipconfig -all
Desplegara lo mismo que ipconfig y ademas mostrara si la Ip ha sido obtenida usando DCHP o si es configuración Estática como lo explique en la entrega UNO
Si la IP fue obtenida por DHCP mostrara además el tiempo valido de la IP.. generalmente son 12 horas luego deberá ser renovada. La mayoría de veces renueva la misma IP.
b) Renovando dirección IP
Es muy probable que debamos renovar nuestra dirección IP algunas veces usando estos comandos…
Esto nos evitara resetear nuestro Router o Moden e incluso nos evitara el fastidioso trabajo de reiniciar nuestra PC, cuando no parece haber otra solución viable.
A veces debido a interrupciones de Electricidad nuestro router enra en conflicto con la Ip que nos asocio de entrada y surgen los famosos problemas de conexión a Internet…
Nota esto solo funciona si tenemos la ip automática ósea por DHCP. En el dialogo de DOS escribimos lo siguiente ipconfig /release seguido de un ipconfig /renew
La PC realizara unos procesos y la obligaremos a adquirir una nueva IP valida desde nuestro servidor DHCP (Generalmente el Servidor DHCP reside en el Router)
c) Flush de DNS
Lo realizamos usando lo siguiente ipconfig /flushdns
2. Utilidad Ping
En general el comando ping se utiliza para comprobar que exista comunicación de Capa 3 entre dos dispositivos… Ejemplo PC a PC, PC a Switch, PC a Server Web, PC a Router y dentro de muy poco PC a Licuadora, PC a TV, PC a DUCHA
Cuando menciono que comprueba conexión de capa tres estoy haciendo referencia a OSI ISO… que establece las capas del Networking
1. Capa Física
2. Acceso al medio
3. Red
4. 5. 6. 7. Pero eso lo veremos después
Entonces que dos PC tengan ping exitoso no quiere decir que puedan acceder los servicios que nosotros deseamos…
Mas bien significa que la maquina se ha podido localizar y esta respondiendo utilizando su dirección IP.
Un claro ejemplo seria que tuviéramos un WEB server con problemas, pero el Ping funciona… De manera que eso no quiere decir que todo el sistema este en correcto funcionamiento, sino únicamente la Capa 3 para abajo..
De manera que el Web server se ejecuta en una capa superior la 7 por ejemplo y allí reside el problema. Pero eso dejémoslo para luego
Este es un screen shot de ping común
El primero a 192.168.1.1 es un ping exitoso.. Lo que implica conectividad Capa 3 correcta entra mi PC y el dispositivo pingeado
En el segundo ejemplo en la misma pantalla encontramos que el Ping no tiene exito… Eso se concluye por el mensaje de Tiempo de Espera Agotado.. es debido porque en mi Router no tengo ninguna PC con esa IP conectada.
a) Interpretación de resultados
En los mensajes de ping podemos distinguir un par de leyendas las cuales es importante conocer su significado…
En el primer ejemplo del Ping exitoso distinguimos que en la tercera linea se distingue Respuesta desde+ EL IP PINGEADO..
Eso como es lógico significa que el dispositivo en cuestión esta respondiendo satisfactoriamente la petición de Capa 3…
Es importante mencionar que a veces los dispositivos se configuran para no responder al PING…
Eso es debido a que es fácilmente identificable cuando el PC esta encendido y por lo tanto puede ser Objeto de ataques mal intencionados.
Se distingue además la leyenda bytes=32
Nos menciona que el paquete de prueba enviado contiene un cuerpo de 32 bytes.. Ese parametro se puede modificar con fines terapéuticos
Al final nos muestra un resumen de los paquetes que han sido recibidos satisfactoriamente o los que no alcanzaron el destino
Una cantidad grandes de paquetes perdidos significa bajo rendimiento, problemas en la red, en las conexiones o incluso el cable.
b) Descripción de datos mostrados
Cantidad de bytes enviados… Eso ya lo he explicado
Tiempo….. Es la cantidad de mili segundos que tarda el paquete en recorrer el camino… Tiempos mayores de 5 milisegundos en redes pequeñas son patologicos y a menudo señal de fallo.. Lo ideal es que siempre sean menos de 1 mili segundo como en mi caso
TTL………. Este es el tiempo de Vida del paquete.. Se disminuye en una unidad en cada salto de Router.. Eso es cada Router que atravieza. Si no existiera un TTL los paquetes entrarían en un LOOP indefinido lo que causaría complicaciones en la RED
Este screenShot nos demuestra la versatibilidad del Ping
Incluso si no conocemos la IP de un Host en particular y si tiene un nombre de dominio lo podemos usar…
Por ejemplo podemos pingear una PC usando su nombre NetBIOS ejemplo
ping Maquina1o incluso dominio de Internet ping google.com aquí dejo el ejemplo
3. Utilidad tracert
El tracert es una utilidad que nos permite conocer fallos en una ruta a un host especifico en la internet.
En nuestra red interna se puede aplicar, pero devolvera un resultado parecido al Ping. Ambos funcionan en capa 3
Hacemos un tracert usando la siguiente sintaxis tracert + nombre de dominio o dirección IP
Les dejo aquí el ScreenShot
a) Interpretación de resultados
En general un tracert muestra las Trayectoria que le lleva a un paquete llegar hasta el destino que queremos comprobar…
Si se fijan en el screen aparecen los nombres o las Ips de Interface de Router que va alcanzando..
NOTA tiene un limite de 30 saltos creo y a veces es usado para vulnerar sistemas…
si notan el primer Router 192.168.1.1 SpeedTouch es el mío
Si el destino no se alcanza el paquete se descartara
Consultas Dudas Comentarios son bienvenidos
Saludos GeeK
