La tarjeta gráfica

Su creación data del final de la década del 60, época en la cual se dejó atrás el uso de una impresora para visualizar la actividad de los ordenadores y se comenzó a usar monitores. Al principio, las resoluciones eran ínfimas en comparación a la ya conocida por todos alta definición. Fue gracias al trabajo de investigación y desarrollo de Motorola que las características de los chips se volvieron más complejas y sus productos dieron pie a que se estandarizara el nombre de tarjetas de vídeo.

En este artículo analizaremos la evolución de las tarjetas gráficas, así como sus características principales y unos consejos para elegir la tarjeta que mas se adapte a nuestras necesidades.

¿Qué es la tarjeta gráfica?

De manera resumida, es el componente informático que transmite al monitor la información gráfica que debe presentar en la pantalla. Con algo más de detalle, realiza dos operaciones:

  • Interpreta los datos que le llegan del procesador, ordenándolos y calculando el valor de cada píxel lo almacena en la memoria de vídeo para poder presentarlos en la pantalla.
  • Desde la memoria de vídeo, coge la salida de datos digitales resultante del proceso anterior y la transforma en una señal analógica que pueda entender el monitor.

Estos dos procesos suelen ser realizados por uno o más chips: el microprocesador gráfico (el cerebro de la tarjeta gráfica) y el conversor analógico-digital o RAMDAC, aunque en ocasiones existen chips accesorios para otras funciones o bien se realizan todas por un único chip.

El microprocesador puede ser muy potente y avanzado, tanto o más que el propio micro del ordenador, incluso los hay con arquitecturas de 256 bits, el cuádruple que los Pentium.

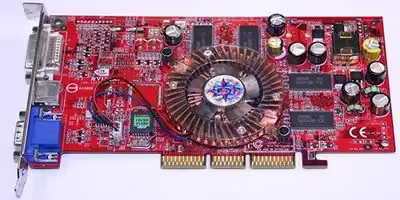

tarjeta grafica

Pequeña historia de las tarjetas de vídeo

En el principio, los ordenadores eran ciegos; todas las entradas y salidas de datos se realizaban mediante tarjetas de datos perforadas, o mediante el teclado y primitivas impresoras. Un buen día, alguien pensó que era mucho más cómodo acoplar una especie de televisor al ordenador para observar la evolución del proceso y los datos, y surgieron los monitores, que debían recibir su información de cierto hardware especializado: la tarjeta de vídeo.

MDA

En los primeros ordenadores, las primeras tarjetas de vídeo presentaban sólo texto monocromo, generalmente en un tono ámbar o verde fosforito que dejaba los ojos hechos polvo en cuestión de minutos. De ahí que se las denominase MDA, Monochrome Display Adapter.

CGA

Luego, con la llegada de los primeros PCS, surgió una tarjeta de vídeo capaz de presentar gráficos: la CGA (Computer Graphics Array, dispositivo gráfico para ordenadores). Tan apasionante invento era capaz de presentar gráficos de varias maneras:

CGA

Resolución (horizontal x vertical)Colores

320×200 ———————————– 4

640×200———————————— 2 (monocromo)
Lo cual, aunque parezca increíble, resultó toda una revolución. Aparecieron multitud de juegos que aprovechaban al máximo tan exiguas posibilidades, además de programas más serios, y los gráficos se instalaron para siempre en el PC.

Hércules

Se trataba ésta de una tarjeta gráfica de corte profundamente profesional. Su ventaja, poder trabajar con gráficos a 720×348 puntos de resolución, algo alucinante para la época; su desventaja, que no ofrecía color. Es por esta carencia por la que no se extendió más.

EGA

Otro invento exitoso de IBM. Una tarjeta capaz de presentar gráficos con estas características:

EGA
Resolución (horizontal x vertical)Colores
320×200 – ——————————— 16
640×200 ———————————– 16
640×350 ———————————– 16
Estas cifras hacían ya posible que los entornos gráficos se extendieran al mundo PC (los Apple llevaban años con ello), y de esta forma pudo surgir el entorno Windows y otros muchos.

VGA

El estándar, la pantalla de uso obligado desde hace ya 10 años. Tiene multitud de modos de vídeo posibles, aunque el más común es el de 640×480 puntos con 256 colores, conocido generalmente como «VGA estándar» o «resolución VGA».

SVGA, XGA y superiores

El éxito del VGA llevó a numerosas empresas a crear sus propias ampliaciones del mismo, siempre centrándose en aumentar la resolución y/o el número de colores disponibles. Entre ellos estaban:

Modo de vídeo
Máxima resolución y máximo número de colores
SVGA -800×600 y 256 colores
XGA -1024×768 y 65.536 colores
IBM 8514/A – 1024×768 y 256 colores (no admite 800×600)
De cualquier manera, la frontera entre unos estándares y otros es sumamente confusa, puesto que la mayoría de las tarjetas son compatibles con más de un estándar, o con algunos de sus modos. Además, algunas tarjetas ofrecen modos adicionales al añadir más memoria de vídeo.

La resolución y el número de colores

En el contexto que nos ocupa, la resolución es el número de puntos que es capaz de presentar por pantalla una tarjeta de vídeo, tanto en horizontal como en vertical. Así, «800×600» significa que la imagen está formada por 600 rectas horizontales de 800 puntos cada una. Para que nos hagamos una idea, un televisor de cualquier tamaño tiene una resolución equivalente de 800×625 puntos.

En cuanto al número de colores, son los que la tarjeta puede presentar a la vez por pantalla. Así, aunque las tarjetas EGA sólo representan 16 colores a la vez, los eligen de una paleta de 64 colores.

La combinación de estos dos parámetros se denomina modo de vídeo; están estrechamente relacionados: a mayor resolución, menor número de colores representables, y a la inversa. En tarjetas modernas (SVGA y superiores), lo que las une es la cantidad de memoria de vídeo (la que está presente en la tarjeta, no la memoria general o RAM).

Cabe destacar que e lmodo de vídeo elegido debe ser soportado por el monitor, ya que si no éste podría dañarse gravemente.Por otra parte, los modos de resolución para gráficos en 3D (fundamente juegos) suelen necesitar bastante más memoria, en general unas 3 veces más.

La velocidad de refresco

El refresco, es el número de veces que se dibuja la pantalla por segundo (como los fotogramas del cine); evidentemente, cuanto mayor sea, menos se nos cansará la vista y trabajaremos más cómodos y con menos problemas visuales.

Se mide en hertzios (Hz/segundo), por lo que por ejemplo, 70 Hz significa que la pantalla se dibuja 70 veces por segundo. Para trabajar cómodamente necesitaremos esos 70 Hz. Para trabajar ergonómicamente, con el mínimo de fatiga visual, 75-80 Hz o más. El mínimo absoluto son 60 Hz; por debajo de esta cifra los ojos sufren muchísimo, y unos minutos bastan para empezar a sentir escozor o incluso un pequeño dolor de cabeza.

Antiguamente se usaba una técnica denominada entrelazado, que consiste en que la pantalla se dibuja en dos pasadas, primero las líneas impares y luego las pares, por lo que 70 Hz entrelazados equivale a poco más de 35 sin entrelazar, lo que cansa la vista sobremanera. Afortunadamente, actualmente la técnica está en desuso, pero en los monitores antiguos era práctica común.

entrelazado

El motivo de tanto entrelazado y no entrelazado es que construir monitores que soporten buenas velocidades de refresco a alta resolución es bastante caro, por lo que la tarjeta de vídeo empleaba estos “trucos” para ahorrar a costa de la vista del usuario. Sin embargo, tampoco todas las tarjetas de vídeo pueden ofrecer cualquier velocidad de refresco. Esto depende de dos parámetros:

  • La velocidad del RAMDAC, el conversor analógico digital. Se mide en MHz, y debe ser lo mayor posible, preferiblemente superior a 200 MHz.
  • La velocidad de la memoria de vídeo, preferiblemente de algún tipo avanzado como WRAM, SGRAM o SDRAM.

Memoria de vídeo

Como hemos dicho, su tamaño influye en los posibles modos de vídeo (cuanta más exista, más opciones tendremos); además, su tipo determina si conseguiremos buenas velocidades de refresco de pantalla o no. Los tipos más comunes son:

  • DRAM: en las tarjetas más antiguas, ya descatalogadas. Malas características; refrescos máximos entorno a 60 Hz.
  • EDO: o «EDO DRAM». Hasta hace poco estándar en tarjetas de calidad media-baja. Muy variables refrescos dependiendo de la velocidad de la EDO, entre 40 ns las peores y 25 ns las mejores.
  • VRAM y WRAM: bastante buenas, aunque en desuso; en tarjetas de calidad, muy buenas características.
  • MDRAM: un tipo de memoria no muy común, pero de alta calidad.
  • SDRAM y SGRAM: actualmente utilizadas mayoritariamente, muy buenas prestaciones. La SGRAM es SDRAM especialmente adaptada para uso gráfico, en teoría incluso un poco más rápida.
  • DDR y GDDR: podrían englobarse en la categoría anterior, muy usadas en la actualidad en tarjetas de gama media-alta, permiten altas velocidades de refresco y gran capacidad para el tratamiento de imágenes en 3D ya que permite resoluciones de hasta 2048×1536.

Conexiones al PC: PCI, AGP…

La tarjeta gráfica, como añadido que es al PC, se conecta a éste mediante un slot o ranura de expansión. Muchos tipos de ranuras de expansión se han creado precisamente para satisfacer a la ingente cantidad de información que se transmite cada segundo de la tarjeta gráfica a la placa.

  • ISA: el conector original del PC, poco apropiado para uso gráfico; en cuanto llegamos a tarjetas con un cierto grado de aceleración resulta insuficiente. Usado hasta las primeras VGA «aceleradoras gráficas», aquellas que no sólo representan la información sino que aceleran la velocidad del sistema al liberar al microprocesador de parte de la tarea gráfica mediante diversas optimizaciones.
  • VESA Local Bus: más que un slot un bus, un conector íntimamente unido al microprocesador, lo que aumenta la velocidad de transmisión de datos. Una solución barata usada en muchas placas 486, de buen rendimiento pero tecnológicamente no muy avanzada.
  • PCI: hasta hace poco, este ha sido el estándar de las tarjetas gráficas (y otros múltiples periféricos). Suficientemente veloz para las tarjetas que no precisen una gran aceleración 3D.
  • AGP: el estándar para conexión de tarjetas gráficas, tampoco un slot, sino un puerto (algo así como un bus local), pensado únicamente para tarjetas gráficas que transmitan cientos de MB/s de información, típicamente las 3D. Presenta poca ganancia en prestaciones frente a PCI, pero tiene la ventaja de que las tarjetas AGP pueden utilizar memoria del sistema como memoria de vídeo (lo cual, sin embargo, penaliza mucho el rendimiento).Tiene varias subcategorías de BUS que influyen en su velocidad, el AGP 1x, 2x, 4x y el 8x.
  • PCI EXPRESS: PCI Express es una nueva arquitectura de bus cuyo ancho de banda es 3.5 veces superior a AGP8X y PCI en el PC y da como resultado una velocidad superior a 4GB por segundo en las trasferencias de datos en ambas direcciones, lo que la convierte en lo mas recomendable a la hora de adquirir una tarjeta gráfica.

En cualquier caso, el conector sólo puede limitar la velocidad de una tarjeta, no la eleva, lo que explica que algunas tarjetas PCI sean muchísimo más rápidas que otras AGP más baratas o peor fabricadas.

puertos bus agp pci isa-Tarjeta Grafica

VGA, DVI, HDMI, DisplayPort o USB-C

El estándar VGA está bastante obsoleto, y sólo te lo vas a encontrar en ordenadores y monitores que ya están bastante anticuados, como aquellos monitores CRT gruesos y pesados que había hace años.

Los DVI-D y DVI-I pueden ser de enlace único o doble dependiendo de si el conector central es único o está dividido en dos. Con el enlace simple se alcanzan resoluciones de 1.920 x 1.200 con una tasa de refresco de 60 Hz y transferencia de 3,96 Gbit/s, mientras que los de enlace doble llegan hasta las resoluciones de 2.560 x 1.600 a 60 Hz y 7,92 Gbit/s. El DVI es ya un conector un tanto obsoleto, pero que aún verás en muchísimos ordenadores y monitores que no tengan grandes resoluciones.

El HDMI puede tener tres tipos de conectores, por lo general el que te vas a encontrar siempre en los ordenadores es el grande de tipo A. Transmite señal de audio y video, y suele utilizarse tanto en ordenadores como en televisores. Es un estándar bastante popular, o sea que casi seguro que te lo vas a encontrar en cualquier monitor u ordenador moderno.

El problema de este estándar es que tiene varias versiones, por lo que tendrás que saber si el HDMI que tienes es un 1.0, 1.1, 1.2, 1.3, 1.4, 2.0 o 2.1. Los más comunes son el 1.4 y 2.0, cuya diferencia está entre el ancho de banda que puede ser de 10,2 o 18 Gbit/s con una tasa de refresco de 60 Hz, y resolución 4K que puede ser a 24 o 60 fps dependiendo de si tienes uno u otro.

El DisplayPort es una alternativa cuyo conector se parece un poco al del HDMI, pero puedes diferenciarlo porque uno de los lados es diferente al otro. No es compatible con tantos dispositivos como el HDMI, pero tiene unas cualidades mayores. Podríamos decir que es una especie de evolución, el estándar heredero que sin ser tan soportado, aunque tiene un arma secreta que es la compatibilidad con puertos USB de tipo C.

Como el HDMI, el DisplayPort también tiene varias versiones. La más actual es la 1.4, que ofrece un ancho de banda de 32,4 Gbit/s, permitiendo una resolución máxima de 8K de 7.680 x 4.320 a una tasa de refresco de 60 Hz. Envía imagen y audio de 8 canales como el HDMI, y es capaz de soportar el HDR. Las versiones anteriores tenían resoluciones de 2K a 144 Hz (DP 1.2) y 4K a 120 Hz u 8K a 30 Hz (DP1.3). Todas las versiones permiten usar resolución 1080p a 144 Hz.

Thunderbolt 3 en USB-C

Existe una gran cantidad de puertos con el formato USB de tipo C, pero entre ellos destaca el Thunderbolt. Se diferencia porque suele tener el logotipo de un rayo, y lo vas a encontrar en muchos portátiles que te permiten no sólo conectarse a otros dispositivos, sino también a monitores de alta resolución.

El estándar Thunderbolt 3 utiliza un puerto USB-C, ofrece un ancho de banda de 10 Gbit/s, y puede proporcionar una resolución de vídeo 5K o Dual 4K a 60 Hz. Como ves, sus capacidades no son tan buenas como el DisplayPort, pero cada vez hay más monitores que lo soportan, y puede ser la mejor (o la única) opción a la hora de conectar algunos ordenadores portátiles.

Adecuación al uso del ordenador

Es importante que valores para qué quieres utilizar el ordenador. Si quieres usarlo para jugar y buscas una gráfica potente, también debes tener en cuenta la resolución de tu monitor para no gastar demasiado en una tarjeta gráfica diseñada para ofrecerte una resolución mayor que la que te ofrece tu pantalla.

Evidentemente, no es lo mismo elegir una tarjeta gráfica para trabajar en Word en un monitor de 15″ que para hacer CAD en uno de 27″, siempre haciendo referencia al monitor con el que vamos a trabajar, porque una tarjeta muy buena no puede demostrarlo en un mal monitor, ni a la inversa.

Las indicaciones siguientes son genéricas:

  • Capacidad o memoria interna. Se trata de un aspecto primordial, ya que una tarjeta gráfica ideal para trabajar con programas como AutoCAD debe contar con una capacidad entre 4 y 8 GB de memoria RAM, teniendo en cuenta que 4 GB te permitirán realizar trabajos con gama media alta y los 8 GB trabajos de gama muy alta.
  • Fuente de poder. Este es un aspecto a considerar con respecto a tu ordenador, ya que debes contar con una fuente de poder compatible con las necesidades de la tarjeta gráfica que deseas adquirir.
  • Enfriamiento. Este factor se relaciona con su capacidad para mantenerse fresca y a temperatura óptima, pues cuando no se cuenta con sistemas adecuados de disipación de calor y refrigeración, la tarjeta puede dañarse rápidamente o incluso dejar de funcionar durante su uso. En tal sentido, debes optar por aquellas que cuentan con disipador y no con ventilador.

Una vez sepas el tipo de resolución y la frecuencia (Hz) que es capaz de enviar tu gráfica y de soportar el monitor, entonces ya tendrás que tomar una decisión. Lo ideal es elegir siempre el conector con mayores capacidades, por lo que si puedes usar DisplayPort siempre será mejor que el DVI, sobre todo de cara a que en el futuro puedas mejorar la gráfica de tu ordenador.
